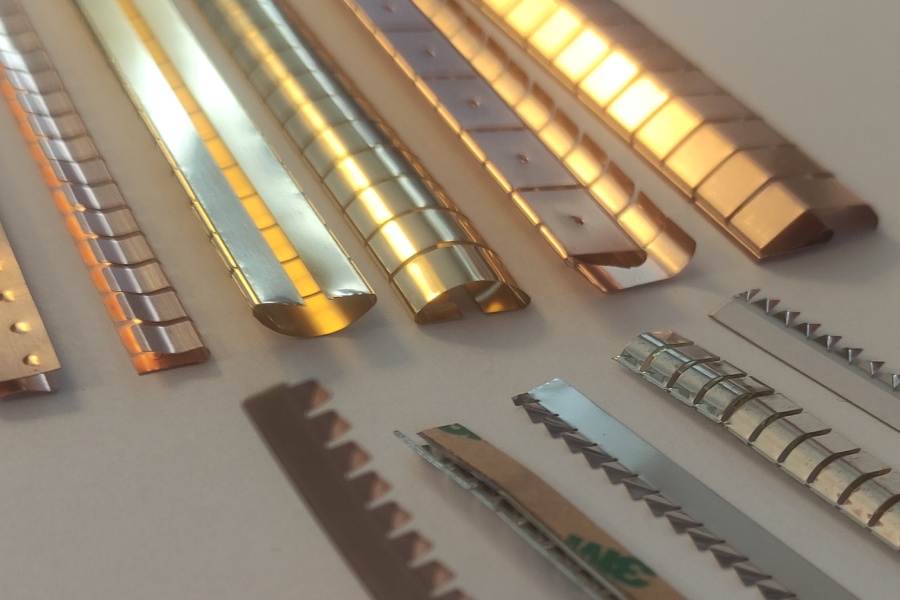

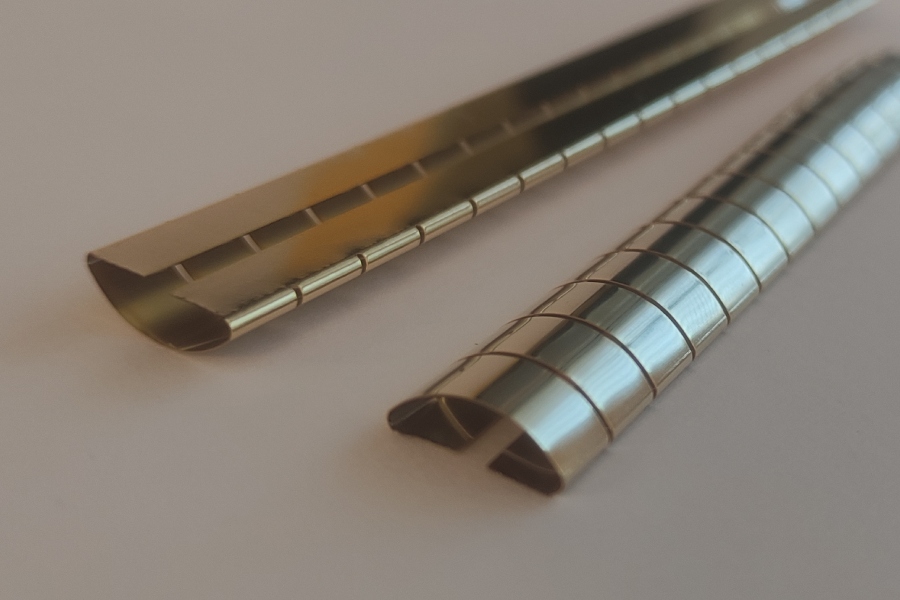

Les doigts de contact CEM sont de fines bandes de cuivre-béryllium (CuBe) découpées en une rangée de petites lames ressort. Montée sur le bord d’une porte, d’un tiroir ou d’un panneau amovible, chaque lame appuie sur le métal d’en face et ferme la fente par où passeraient les interférences électromagnétiques (EMI/RFI).
On les trouve aussi sous les noms de bande de contact, de joint à doigts ou, en anglais, de fingerstock : c’est le même produit.
Ce qui les distingue des autres joints CEM, c’est le ressort. La bande est découpée, formée, puis traitée thermiquement pour que le métal garde sa forme : elle demande très peu d’effort à la fermeture et revient en place à chaque ouverture. C’est pourquoi on la choisit pour les jonctions ouvertes et refermées souvent.
✅ Avantages clés
- Efficacité de blindage élevée : jusqu’à 100 dB (à environ 25 % de compression).
- Très faible effort de fermeture : adapté aux portes légères, aux modules enfichables et aux capots qu’on ne peut pas serrer fort.
- Conçus pour des ouvertures et fermetures répétées : les lames résistent à la relaxation et gardent leur ressort, à condition de ne pas être écrasées.
- Contact en compression ou en glissement : sur un tiroir ou une porte coulissante, les lames frottent le métal d’en face et gardent les surfaces de contact propres.
- Placage assorti à votre métal : étain, nickel, argent ou or, selon la référence, pour limiter la corrosion galvanique.
- Quatre modes de fixation : clip, adhésif conducteur, soudure ou rivetage.
- Tout métal : résistant à l’humidité et aux UV, sans élastomère qui vieillit.
- Tenue en température : −55 °C à +121 °C en version adhésive ; plus élevée avec une fixation par clip, soudure ou rivetage (plage confirmée sur le devis).
🔩 Choisir la fixation
- À clip : la bande se pince sur le bord d’une tôle, sans outil ni colle. C’est la réponse pratique pour équiper un boîtier existant, et celle qu’il faut quand la température interdit l’adhésif.

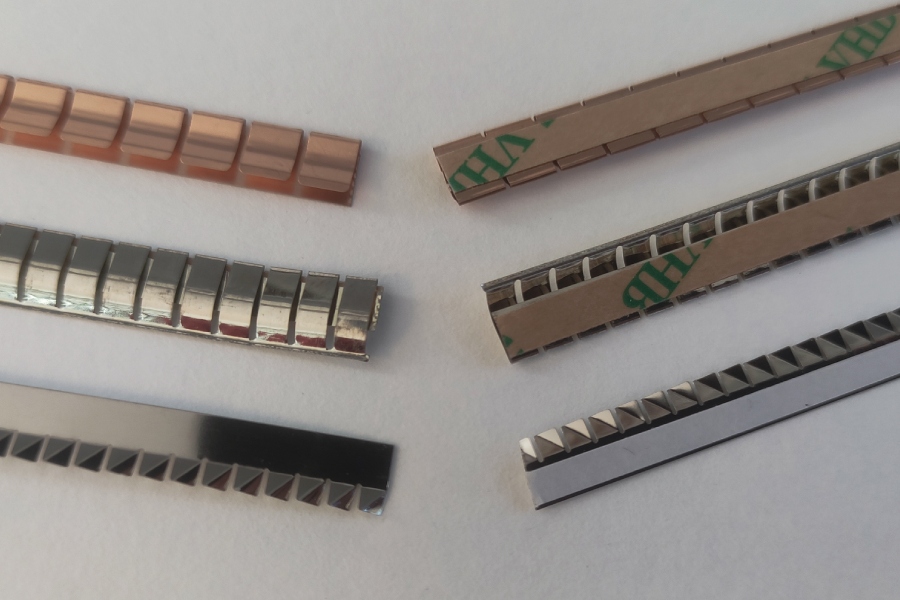

- Adhésive : une bande d’adhésif tient le joint sur une face plane. Rapide à poser et peu encombrante, par exemple sur les faces avant des cartes montées en baie. La surface doit être propre et sans huile.
- Soudée ou soudée par points : une liaison électrique et mécanique définitive, pour les installations fixes.

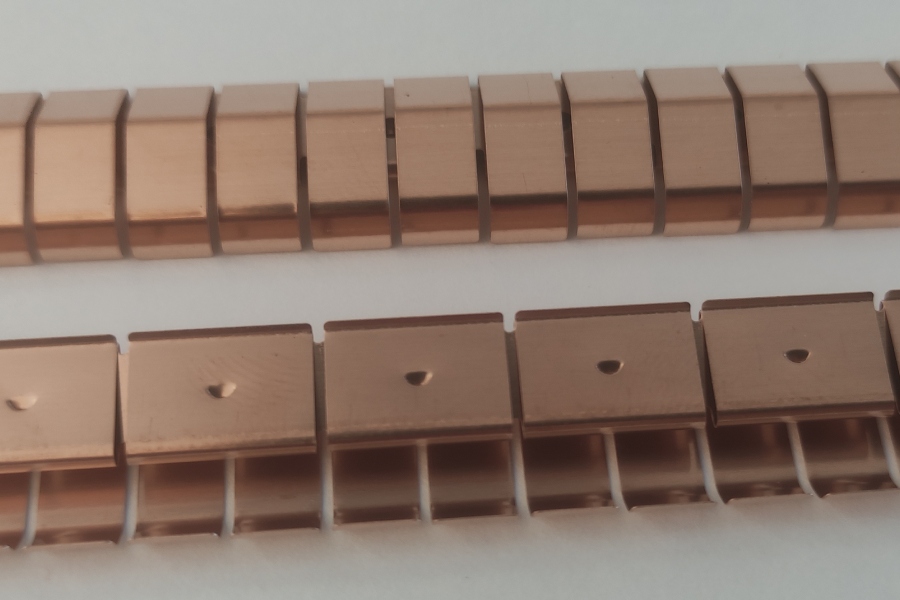

- Rivetée ou vissée : des profils percés de trous de fixation, pour les cadres de porte et les fermetures très sollicitées.
📦 Profils, épaisseurs et longueurs

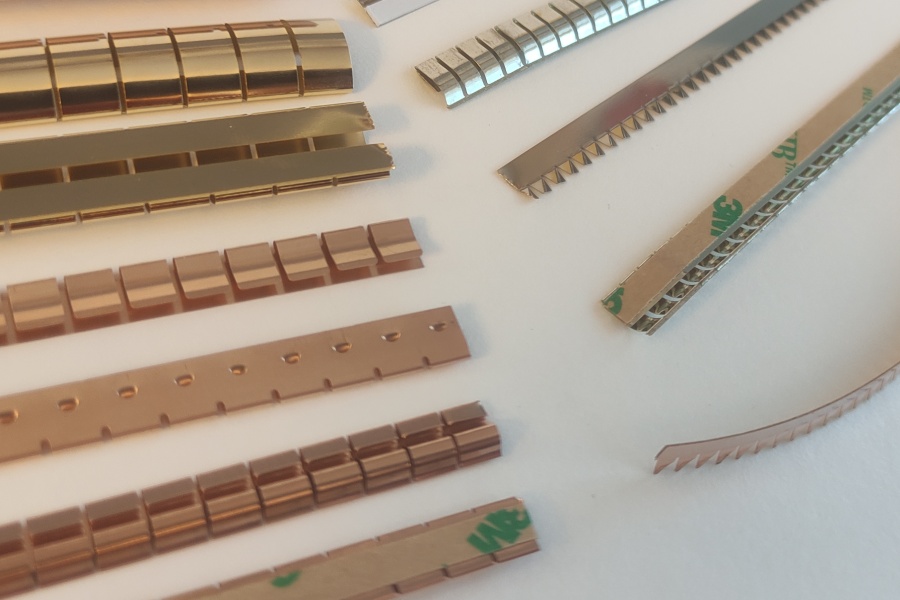

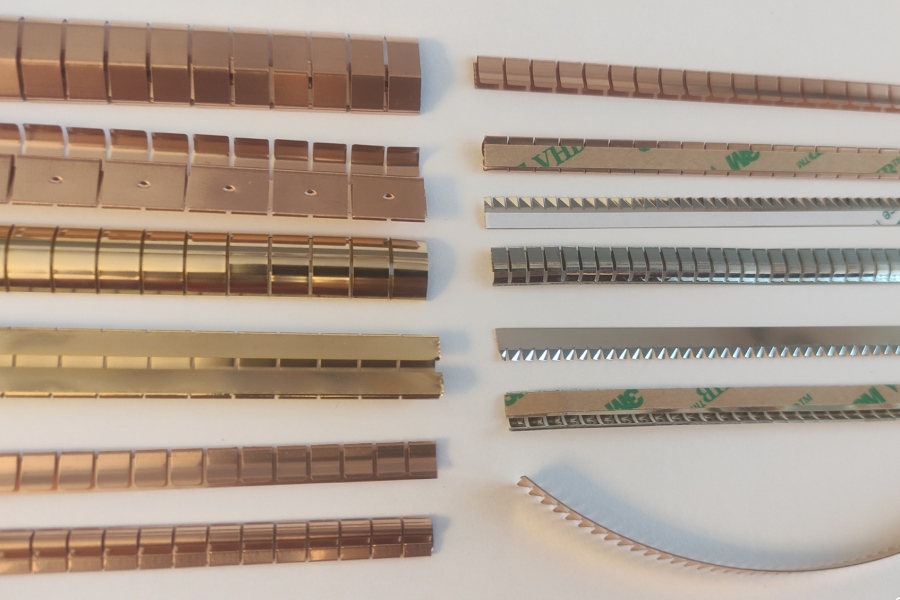

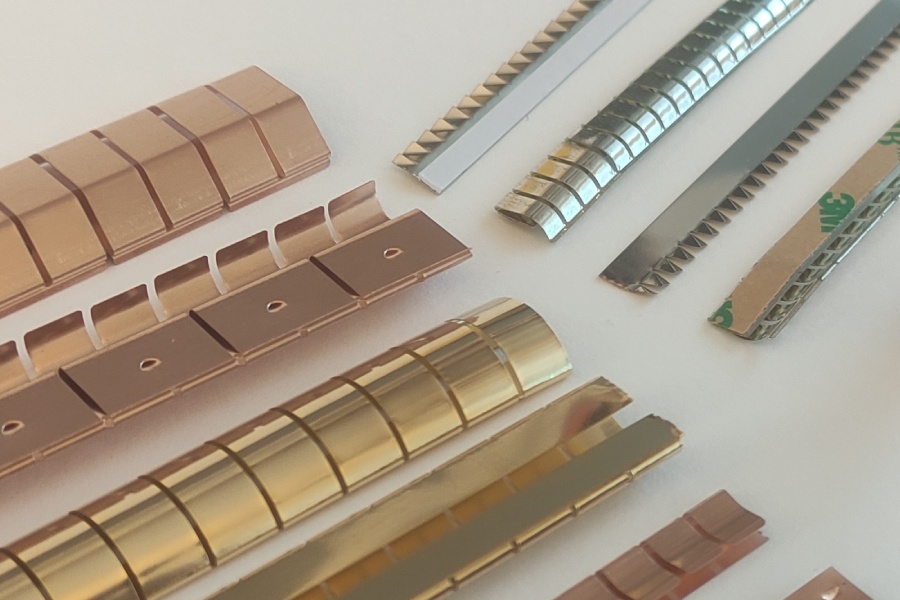

La gamme compte plus de 50 profils standards, des bandes basses pour les fentes étroites aux lames hautes pour les portes qui ferment de façon inégale. La bande de cuivre-béryllium fait de 0,05 à 0,18 mm d’épaisseur : plus elle est mince, plus la lame est souple. D’où deux familles : les bandes standards, autour de 100 dB, et les bandes souples, pour les efforts de fermeture les plus faibles, entre 75 et 95 dB. Les bandes sont livrées en longueurs de 406 ou 610 mm, certains profils en rouleaux de 7,6 m, et peuvent être coupées à la longueur voulue.
🧪 Matière et placage
Le cuivre-béryllium réunit deux qualités qui vont rarement ensemble : il conduit comme un alliage de cuivre et fait ressort comme un acier trempé. Il garde son élasticité sous des flexions répétées mieux que l’inox ou le bronze phosphoreux ; c’est pour cela qu’il reste la matière de référence des doigts de contact.
L’alliage nu est brillant et résiste déjà bien à la corrosion. Le placage se choisit d’après le métal que les lames vont toucher, pour que les deux restent compatibles et que la corrosion galvanique soit limitée. Les finitions habituelles sont l’étain, le nickel, l’argent et l’or. Dites-nous de quel métal est la surface d’en face, et avec quelle finition : nous proposons le placage. Des doigts de contact en inox sont disponibles sur demande, pour les atmosphères corrosives ou quand le cuivre-béryllium n’est pas accepté.
🔧 Données techniques (valeurs typiques de l’alliage)
- Alliage : cuivre à environ 2 % de béryllium (C17200, aussi appelé alliage 25), traité thermiquement.
- Densité : 8,36 g/cm³.
- Module d’élasticité : environ 131 GPa.
- Conductivité électrique : 22 % IACS ou plus après traitement thermique.
- Conductivité thermique : environ 100 W/m·K.
- Coefficient de dilatation thermique : 17,5 × 10⁻⁶ /°C.
- Température de fusion : 870–980 °C.
Ces chiffres décrivent l’alliage et sont donnés à titre indicatif. Les valeurs d’une bande précise figurent sur sa fiche technique, jointe au devis.
🛠️ Doigts de contact selon votre cahier des charges
Les profils du catalogue sont un point de départ. Une bonne part de ce que nous fournissons est adaptée : une hauteur de profil réglée sur votre fente, une bande plus souple ou plus raide, un placage choisi pour votre tôle, des longueurs coupées à la demande, des trous pour vos rivets, des doigts seuls ou de courts tronçons utilisés comme contacts de masse, ou une pièce faite entièrement sur plan. Envoyez-nous la fente à fermer, la place disponible, les métaux en contact et le mouvement de la porte ; nous vous répondons par un devis qui indique le profil retenu, avec sa fiche technique.
📏 Compression et mise en œuvre
Les valeurs de blindage sont données à environ 25 % de compression : c’est le point de travail à viser. Laissez aux lames la place de bouger. Écrasées à plat, elles perdent leur ressort, et le contact avec lui ; une butée ou une feuillure qui limite la course est une bonne pratique.
Les doigts de contact blindent, ils n’étanchent pas. Ils n’arrêtent ni l’eau ni la poussière et sont faits pour des équipements d’intérieur ou protégés. Placez-les là où rien ne peut les accrocher : des lames exposées dans un passage de porte peuvent se prendre dans un vêtement ou un câble.
📋 Applications typiques
- Cages de Faraday et salles blindées : cadres de porte et panneaux d’accès, y compris les salles d’IRM et les chambres d’essai CEM.
- Boîtiers électroniques et racks : continuité électrique dans les châssis et serveurs.
- Télécommunications : protection CEM dans les stations de base et équipements réseaux, applications télécom et infrastructures civiles.
- Équipements médicaux : scanners, radiologie, dispositifs sensibles aux EMI.
- Aéronautique et automobile : électronique embarquée, navigation, communication, applications aéronautiques et spatiales.
- Industrie & automatisation : machines à haute fréquence, robotique, systèmes industriels.
- Mise à la masse : des doigts seuls ou de courtes bandes comme contacts de masse entre deux pièces.
L’effort de fermeture et le contact se jugent sur votre propre porte : 3 pièces d’essai, préparées pour votre application, suffisent à le vérifier avant la série.
👉 Pour obtenir une estimation précise ou adapter le modèle à votre système, vous pouvez demander un devis personnalisé. Nous vous aidons à définir la force de contact, le matériau et le traitement de surface les plus adaptés.
Vous pouvez également tester la compatibilité mécanique et électrique grâce à un échantillon sur mesure avant validation de production.
Pour explorer d’autres solutions de blindage ou de continuité électrique, consultez notre gamme complète de produits pour le blindage CEM / EMI.
Pour mieux comprendre les principes du blindage et leurs impacts sur vos performances système, découvrez notre article dédié au blindage électromagnétique.
| Type | Champ magnétique | Champ électrique | Onde plane |
|---|---|---|---|
| Bande standard | ≈ 100 dB | ≈ 100 dB | ≈ 90 dB |
| Bande souple | ≈ 95 dB | ≈ 85 dB | ≈ 75 dB |
❓ Questions fréquentes
Qu’est-ce qu’un doigt de contact CEM ?
Un joint CEM fait d’une mince bande de métal formée en une rangée de lames ressort. Comprimées entre deux pièces métalliques, les lames les relient électriquement et ferment la fente aux interférences.
Doigts de contact, bande de contact, fingerstock : quelle différence ?
Aucune. Ce sont trois noms du même produit : « fingerstock » est le mot anglais, « bande de contact » désigne la bande entière et « doigts de contact » les lames qui la composent.
Pourquoi du cuivre-béryllium ?
Parce qu’il conduit bien et qu’il fait ressort. Une fois traité thermiquement, il reprend sa forme après chaque compression, là où un alliage de cuivre plus tendre resterait plié.
Doigts de contact ou joint en tricot métallique ?
Les doigts de contact pour les portes qu’on ouvre plusieurs fois par jour et pour les contacts glissants. Le joint en tricot métallique pour les jeux plus larges ou irréguliers et les surfaces plus rugueuses.
Fixation à clip ou adhésive ?
À clip si vous avez un bord de tôle à pincer, ou si l’équipement chauffe. Adhésive sur une face plane, quand la place manque et que la température reste dans les limites du ruban.
Quel placage choisir ?
Partez du métal que les lames vont toucher, pour que les deux soient proches dans la série galvanique. Nous proposons le placage dès que nous connaissons la matière de votre tôle et sa finition.
De combien faut-il comprimer les doigts de contact ?
D’environ 25 % de leur hauteur libre. La valeur du profil proposé est donnée avec le devis.
Les doigts de contact sont-ils étanches à l’eau ou à la poussière ?
Non. C’est un joint CEM, rien de plus. Si la même jonction doit être étanche, on pose un joint d’étanchéité à côté, ou on passe à un autre type de joint.
Peut-on couper les bandes de contact à longueur ?
Oui. Les bandes standards font 406 ou 610 mm et se coupent à vos cotes, pour quelques pièces de prototype comme pour une série. Le délai dépend de la référence : il figure sur le devis.
Peut-on essayer les doigts de contact avant de commander ?
Oui, avec un échantillon de 3 pièces préparé pour votre application. Le forfait de l’échantillon peut ensuite être déduit de la première commande : le devis en donne le montant et les conditions.
Un plan, ou une question sur ce produit ?
Vous envoyez un plan ; nous revenons avec une référence, sa fiche technique et un devis.
