Les joints en treillis métallique tricoté assurent un contact électrique continu entre deux surfaces pour réduire les interférences électromagnétiques (EMI/RFI), tout en pouvant apporter une étanchéité environnementale lorsqu’ils sont combinés à un élastomère.
Ils sont faits d’un fil fin tricoté en boucles, puis roulé ou pressé en section ronde, rectangulaire ou plate : comprimées entre deux faces métalliques, les boucles touchent chacune d’elles en des centaines de points. Dans le métier, on les appelle aussi joints en tricot métallique.
Disponibles tout-métal ou sur âme élastomère (silicone ou néoprène), ils se déclinent en profils ronds, rectangulaires/plats, rondelles et rubans.
✅ Points forts
- Blindage élevé du champ magnétique, du champ électrique et des ondes planes, avec des performances typiques >100 dB et pouvant atteindre jusqu’à 130 dB selon l’alliage et la fréquence.
- Tolérant sur les jeux d’assemblage : avec une âme élastomère, le treillis suit les brides qui ne sont pas parfaitement planes.
- Compatibilité galvanique selon l’alliage choisi (Monel, Sn/Cu/Fe, bronze phosphoreux, cuivre plaqué argent, inox).
- Montage simple : en rouleaux, découpé sur plan, avec ou sans adhésif.
- Température d’usage typique : −50 °C à +200 °C (selon élastomère).
🔧 Trois constructions
- Tricot tout métal : sections rondes ou rectangulaires de 1,6 à 12,7 mm. Rien que du fil : il convient aux jonctions fermées une fois et rarement rouvertes (panneaux de cages blindées, capots boulonnés). Il demande un effort de fermeture franc et garde une déformation une fois comprimé.

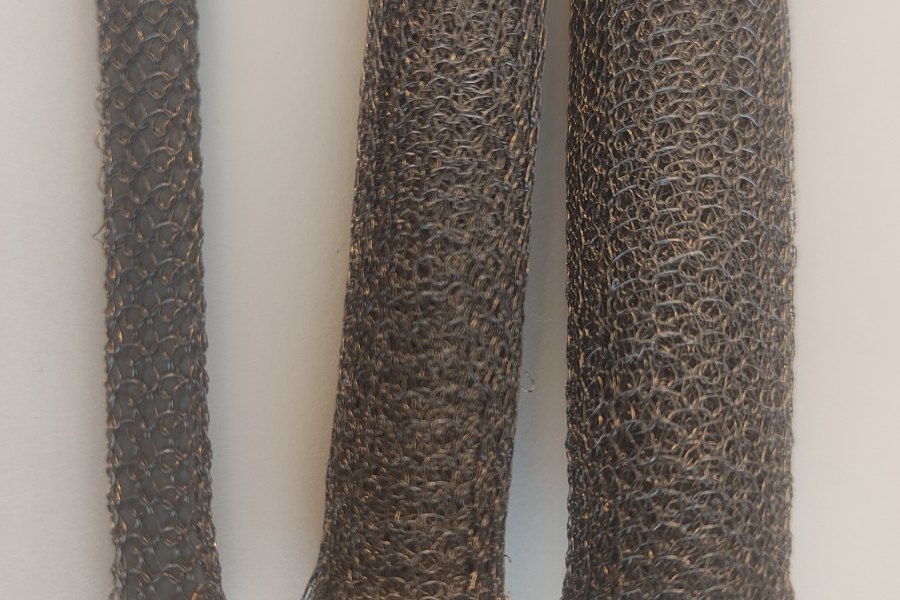

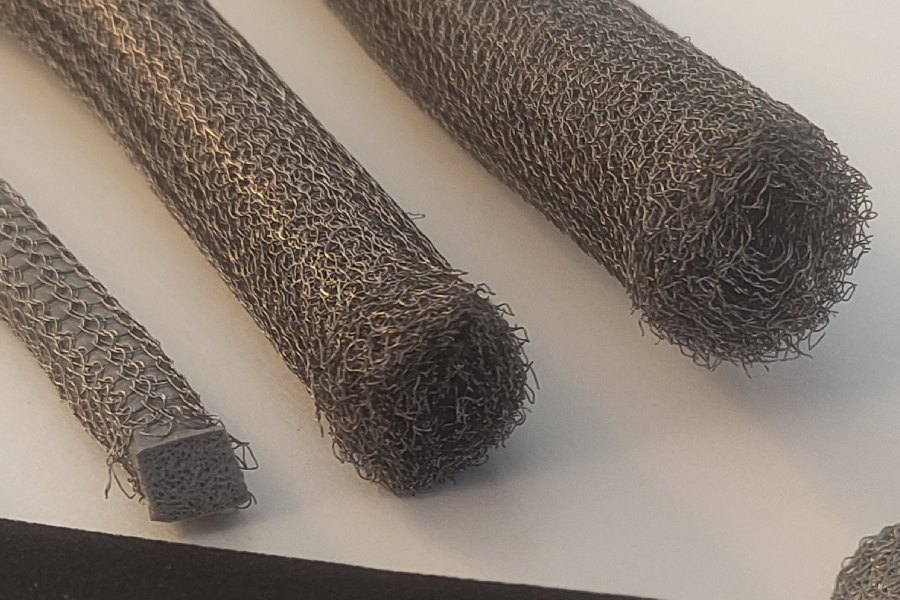

- Tricot sur âme élastomère : le même fil tricoté autour d’une âme en mousse silicone ou néoprène, de 1,6 à 12,7 mm. L’âme fait ressort : moins d’effort de fermeture, et le joint reprend sa forme après chaque ouverture. C’est la version des portes et des trappes d’usage courant.

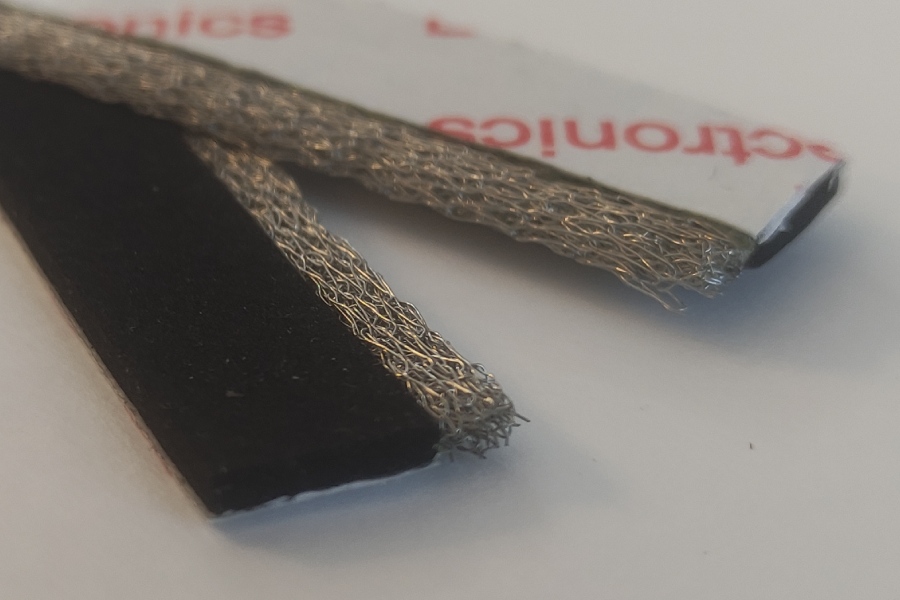

- Joint CEM combiné : une bande de treillis rectangulaire collée à un joint mousse en néoprène ou en silicone. Le treillis blinde, la mousse arrête la poussière et l’humidité, jusqu’à IP65 selon le montage.
- Ruban tricoté : ruban plat de 6,35 à 25,4 mm de large, pour envelopper des câbles et des faisceaux ou relier deux pièces.

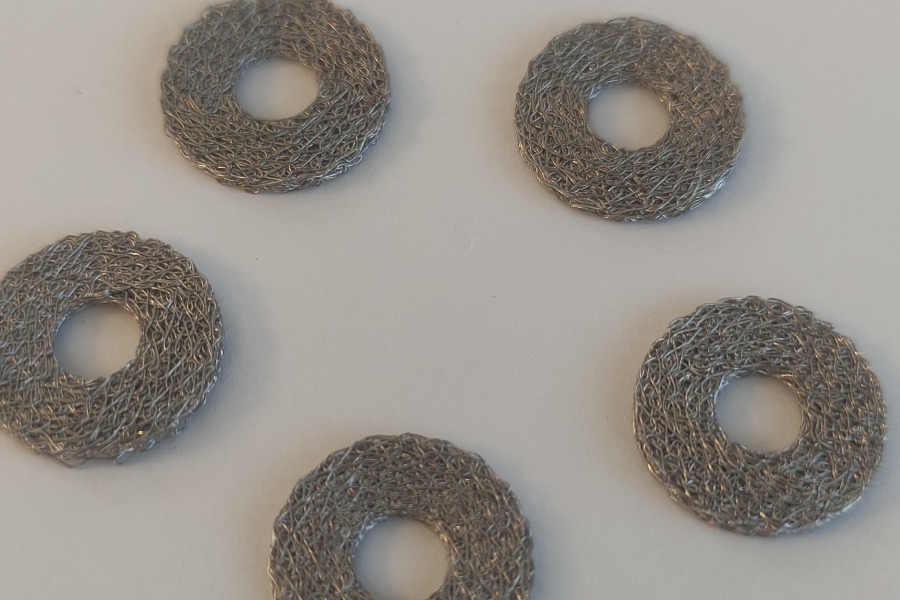

- Rondelles : en Monel ou en inox, toutes tailles, selon votre plan.
📋 Applications typiques
- Blindage EMI/RFI de portes, trappes, capots, baies 19", coffrets et boîtiers.
- Absorption de vibrations/chocs (structure tricotée).
- Étanchéité environnementale (poussière/humidité) lorsqu’associé à un joint mousse → jusqu’à IP65.
- Filtration air/liquides, pare-flammes, séparation de procédés.
- Secteurs : aéronautique, médical (IRM, scanner), télécom, défense applications CEM pour la défense et le militaire, automobile, industrie.
💡 Conseils de choix rapide
- Environnements sévères / corrosion → Monel ou inox.
- Niveaux de blindage les plus élevés du tableau → bronze phosphoreux étamé ou Sn/Cu/Fe.
- Faible masse → aluminium, sur demande (vérifier la compatibilité galvanique).
- Ouvertures fréquentes → privilégier âme élastomère (faible contrainte de fermeture, meilleure reprise élastique).
- Étanchéité IP → version combinée treillis + caoutchouc.
🔩 Avantages des matériaux métalliques
- Monel (alliage nickel-cuivre) : le choix général, avec une bonne résistance à la corrosion, y compris en atmosphère marine.
- Sn/Cu/Fe (cuivre étamé sur acier) : l’âme en acier aide contre les champs magnétiques de basse fréquence, environ 80 dB à 100 kHz contre 60 dB pour le Monel.
- Bronze phosphoreux étamé : élastique, avec les valeurs les plus hautes du tableau en onde plane (environ 110 dB à 1 GHz).
- Cuivre plaqué argent : la surface la plus conductrice, pour une faible résistance de contact.
- Inox : résistant à l’usure et à l’oxydation ; utilisé surtout pour les rondelles.
👉 En résumé :
- Champ magnétique basse fréquence → Sn/Cu/Fe.
- Corrosion → Monel ou inox.
- Élasticité → bronze phosphoreux.
La première question est toujours celle du métal que le joint va toucher. Indiquez-nous le métal et la finition de vos brides : nous proposons le fil le plus proche dans la série galvanique.
🛡️ Avantages des âmes élastomères
- Silicone : la plage la plus large, de −50 °C à +200 °C ; elle garde son élasticité dans le temps.
- Néoprène : bonne résistance aux huiles, carburants et intempéries, adapté aux environnements industriels.
👉 Les autres plages de température dépendent de l’âme et de l’alliage ; elles sont confirmées sur le devis.
🛠️ Joints selon votre cahier des charges
Les tailles du tableau sont les plus courantes, pas une limite. L’essentiel de ce que nous fournissons est fait à la demande : une section adaptée à votre gorge, un fil assorti à votre bride, une âme choisie pour votre température, des longueurs coupées à vos cotes, des rondelles et des formes spéciales sur plan. Envoyez-nous les dimensions ou le plan, les métaux en contact et ce que le joint doit supporter ; nous revenons vers vous avec la référence correspondante, sa fiche technique jointe au devis.
📏 Compression et mise en œuvre
- Surface propre, dégraissée ; pression de fermeture uniforme.
- Faces conductrices : une peinture ou une anodisation sous le joint coupe le contact.
- Compression (avec âme) : environ 20 à 30 % de la hauteur.
- Tricot tout métal : il demande plus d’effort et une bride rigide, avec des fixations assez rapprochées ; si le capot est trop léger, un joint en mousse à revêtement conducteur se ferme avec bien moins d’effort.
- Extrémités coupées : elles peuvent perdre des brins ; on les arrête par un point de colle, de soudure ou de couture. Si vous voulez des extrémités finies à la livraison, précisez-le dans votre demande.
- Options : adhésif sous la partie mousse du joint combiné, découpes à façon, perforations, coins cintrés.
Le plus sûr pour vérifier l’effort de fermeture et le contact sur votre boîtier est d’essayer le joint : vous pouvez commander un échantillon de 3 pièces, coupé pour votre application.
📚 Références matière disponibles
Monel · Sn/Cu/Fe · Bronze phosphoreux · Cuivre plaqué argent · Acier inoxydable.
| Type | Matériaux de maille | Forme | Âme / Caoutchouc | Tailles usuelles |
|---|---|---|---|---|
| Tout métal | Monel, Sn/Cu/Fe, Bronze phosphoreux, Cuivre plaqué Ag | Rond, Rectangulaire/plat | — | Ø 1,6 à 12,7 mm |
| Treillis sur âme mousse | Monel, Sn/Cu/Fe, Bronze phosphoreux, Cuivre plaqué Ag | Rond, Rectangulaire | Mousse néoprène ou silicone | Ø 1,6 à 12,7 mm |
| Joint CEM combiné | Monel, Sn/Cu/Fe, Bronze phosphoreux, Cuivre plaqué Ag | Rectangulaire | Mousse néoprène ou silicone | Caoutchouc : (1,6–6,35) × (6,35–15,88) mm Treillis : (1,6–6,35) × (3,18–6,35) mm |
| Rondelles | Monel, Inox | Rond | — | Toutes tailles selon plan |
| Ruban tricoté | Monel, Sn/Cu/Fe, Bronze phosphoreux, Cuivre plaqué Ag | Plat | — | Largeur 6,35 à 25,4 mm |
| Matériau | Champ magnétique 100 kHz |
Champ électrique 10 kHz |
Onde plane 1 GHz |
Onde plane 10 GHz |
|---|---|---|---|---|
| Sn/Cu/Fe | ~80 dB | ~130 dB | ~105 dB | ~95 dB |
| Bronze phosphoreux étamé | ~80 dB | ~130 dB | ~110 dB | ~100 dB |
| Aluminium | ~60 dB | ~130 dB | ~90 dB | ~80 dB |
| Monel | ~60 dB | ~130 dB | ~90 dB | ~80 dB |
Pour une configuration adaptée à vos dimensions, matériaux et contraintes d’étanchéité, vous pouvez demander un devis technique détaillé. Nous vous aidons à sélectionner l’alliage, l’âme élastomère et la section les mieux adaptés à votre application.
Si vous souhaitez vérifier la compressibilité réelle, la conductivité du treillis ou la tenue mécanique dans votre propre environnement, vous pouvez demander un échantillon adapté à votre application. Cela permet de confirmer rapidement le comportement du joint sur votre boîtier avant toute validation de production.
Si vous souhaitez comparer avec d’autres types de joints conducteurs, vous pouvez parcourir notre sélection de matériaux de blindage CEM, adaptée aux projets industriels exigeants.
Pour approfondir la manière dont les systèmes électroniques réagissent aux perturbations électromagnétiques et mieux comprendre les enjeux de conformité, vous pouvez consulter nos explications détaillées. Il présente les principes essentiels, les sources d’interférences et les bonnes pratiques pour garantir un fonctionnement fiable en environnement critique.
❓ Questions fréquentes
Qu’est-ce qu’un joint en tricot métallique ?
Un joint EMI fait d’un fil métallique fin tricoté en boucles et mis en forme de bande, avec ou sans âme élastomère. Comprimé entre deux pièces métalliques, il fait passer le courant d’un côté à l’autre de la jonction.
Quelle différence entre un treillis tissé et un treillis tricoté ?
Le tissé est fait de fils croisés à angle droit, comme une toile : il est plat et raide. Le tricoté est fait de boucles d’un seul fil continu : il se comprime et reprend sa forme, ce qu’on attend d’un joint.
Un joint en treillis tricoté est-il étanche ?
Pas seul : le treillis nu, même sur âme, ne fait que limiter la poussière. Pour la poussière et l’humidité, il faut la version combinée, treillis collé à un joint mousse, jusqu’à IP65 selon le montage.
Tout métal ou âme élastomère ?
Tout métal pour les jonctions qui restent fermées ; une âme pour tout ce qui s’ouvre régulièrement, parce que le tricot tout métal ne retrouve pas sa hauteur une fois comprimé.
Quel fil choisir ?
Partez du métal de la bride, pour limiter la corrosion galvanique, puis des fréquences à blinder : le Monel pour l’usage général, le Sn/Cu/Fe quand des champs magnétiques de basse fréquence sont en jeu.
De combien faut-il comprimer un joint en tricot métallique ?
D’environ 20 à 30 % de sa hauteur avec une âme mousse. La valeur exacte de la référence proposée est donnée avec le devis.
Existe-t-il une version adhésive ?
Oui, sur les joints combinés : la bande adhésive est placée sous le joint mousse, et le treillis reste nu pour toucher le métal.
Treillis tricoté ou doigts de contact ?
Le treillis accepte des jeux plus larges et des surfaces plus rugueuses ; les doigts de contact à ressort conviennent aux contacts glissants et aux portes ouvertes de nombreuses fois par jour.
Peut-on faire découper des joints de blindage sur plan, hors des tailles du tableau ?
Oui. Donnez-nous la section et la longueur, ou un plan : nous proposons la référence correspondante, en longueurs coupées, en rondelles ou en formes spéciales, du prototype à la série ; le délai est confirmé sur le devis.
Peut-on recevoir un échantillon de tricot métallique avant la série ?
Oui : 3 pièces, coupées pour votre application. Le forfait échantillon peut être déduit de la première commande, aux conditions indiquées sur le devis.
Un plan, ou une question sur ce produit ?
Vous envoyez un plan ; nous revenons avec une référence, sa fiche technique et un devis.
